Popis
Jednotka |
Kus
|
|
---|---|---|
Výhody |
Snadné připojení díky velmi lehké pružině v pouzdru spojky
|
|
Podrobnosti |
|
|
Tvar |
Rovný
|
|
Kód velikosti |
BG 3
|
|
Velikost tělesa |
1/2 Inch
|
|
Velikost tělesa |
12,5 mm
|
|
Typ připojení č. 1 |
Rychlospojka
|
|
Typ připojení č. 1 – vnější/vnitřní |
Vnější
|
|

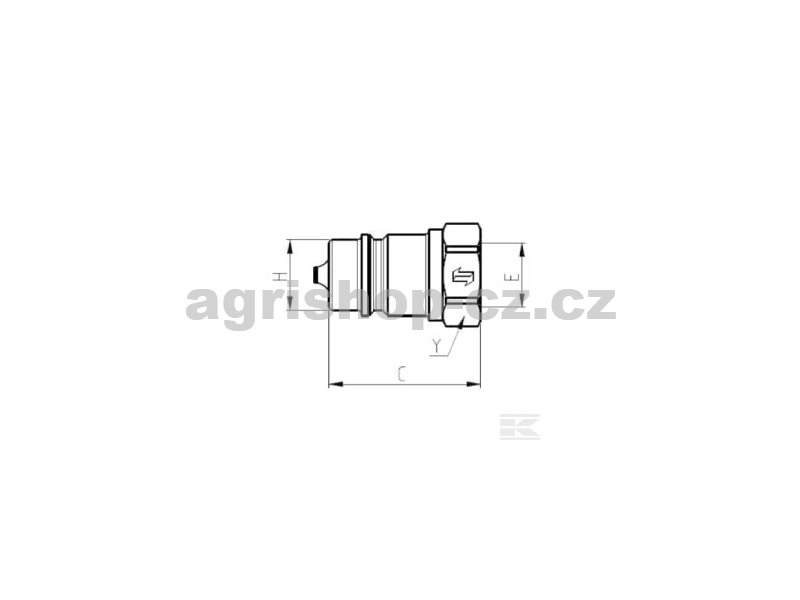

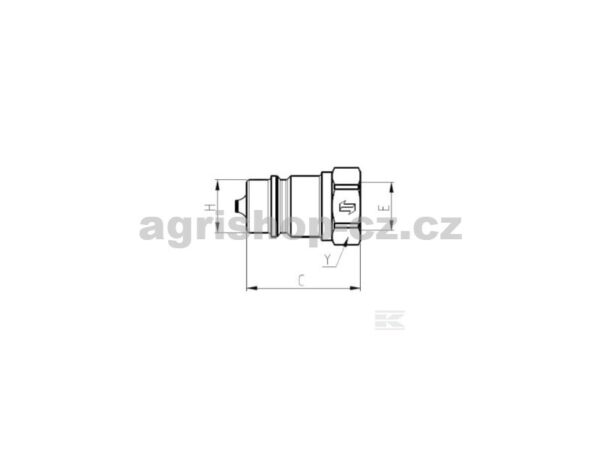

Průměr připojení č. 1 |
0,81 Inch
|
|
H Průměr připojení č. 1 |
20,5 mm
|
|
Průměr závitu připojení č. 1 |
1/2 Inch
|
|
Typ závitu připojení č. 1 |
BSP
|
|
Velikost šestihranu připojení č. 1 |
1,06 Inch
|
|
Y Velikost šestihranu připojení č. 1 |
27 mm
|
|
Typ připojení číslo 2 |
Závit
|
|
Typ připojení číslo 2 – vnější/vnitřní |
Vnitřní
|
|
E Průměr závitu připojení číslo 2 |
1/2 Inch
|
|
Počet závitů na palec u připojení č. 2 |
14
|
|
Typ závitu připojení číslo 2 |
BSPP
|
|
Zapojitelné pod tlakem |
Ne
|
|
ISO standard |
7241-1-A
|
|

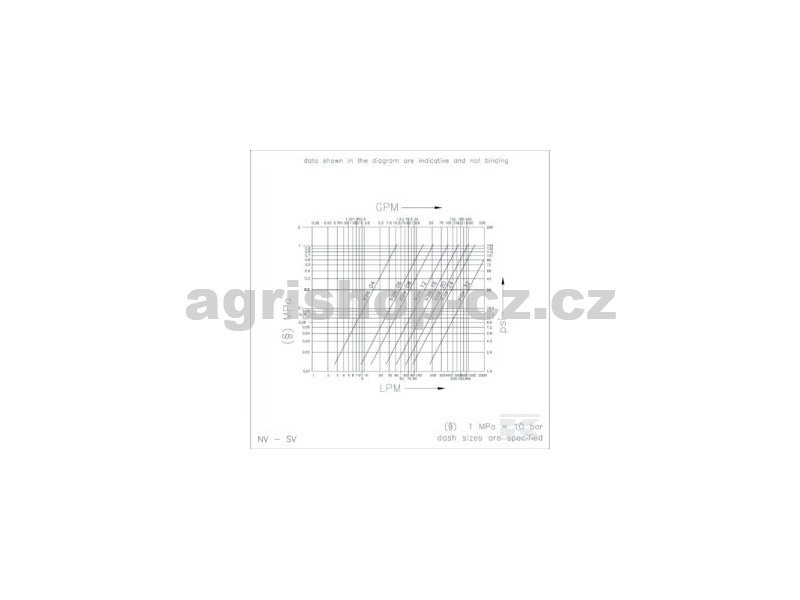

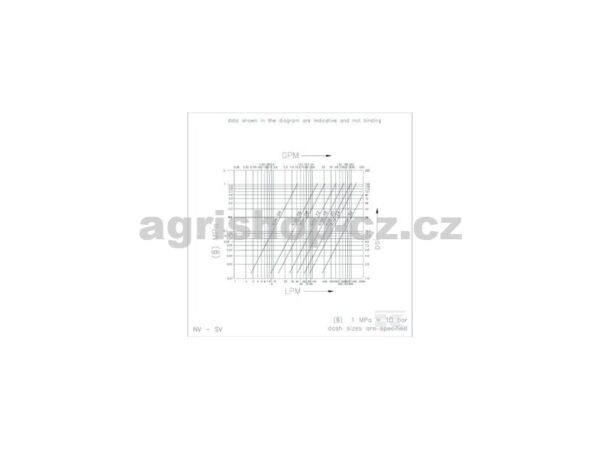

Průtok při 2 bar |
75 l/min
|
|
Vnější průměr |
1,18 Inch
|
|
Vnější průměr |
30 mm
|
|
C Délka |
44 mm
|
|
Celková délka |
1,73 Inch
|
|
L Celková délka |
88 mm
|
|
Materiál |
Ocel
|
|
Povrchová úprava |
Pochromované
|
|
Provozní tlak |
300 BAR
|
|
Max. pracovní teplota |
125 °C
|
|
Min. provozní teplota |
-25 °C
|
|
Typ uzamčení rychlospojky |
Kuličková rychlospojka
|
|
Typ činnosti rychlého spojení |
Navíjení objímky
|
|
Typ činnosti rychlého odpojení |
Navíjení objímky
|
|
Těsnicí materiál |
Nitrilová pryž [NBR]
|
|
Série |
NV
|
|
Typ ventilu |
Talířový
|
|
Hmotnost |
81,2 g
|
